Beacon參數配置教程2：在Eddystone模式下手機app配置beacon參數
發布日期：2019-05-29 瀏覽次數：472次

上一篇，微能信息（95power）小編分享了“在iBeacon模式下手機app配置beacon參數”，95power的系列beacon兼容蘋果的ibeacon協議和谷歌的Eddystone低功耗協議，所以這篇小編分享的是“在Eddystone模式下手機app配置beacon參數”。

這里我們還是以藍牙4.2beacon VG05為例來說明，配置步驟如下：

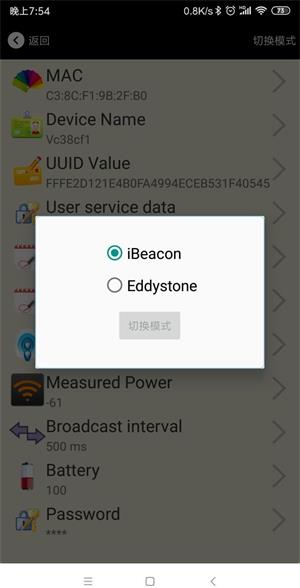

第1步：在app里面從ibeacon模式切換Eddystone模式。點擊右上角切換模式文字，出現模式選擇窗口，點選Eddystone（圖1）。

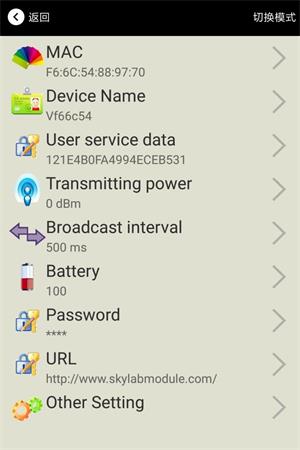

第2步：Eddystone配置頁面簡介（圖2）

MAC：MAC地址

Name：藍牙信標的名稱，配置方式同iBeacon模式。

User service data：用戶自定義的數據，配置方式同iBeacon模式。

Transmit Power：VG05發射功率，配置方式同iBeacon模式。

Advertise Interval：VG05廣播間隔，配置方式同iBeacon模式。

Battery Level：VG05電池電量

Password：VG05連接密碼，配置方式同iBeacon模式。

URL：修改Eddystone字段信息。默認格式是URL。

Other Setting：用于選擇Eddystone其他字段信息。

配置好信息后，藍牙連接斷開，配置將生效。

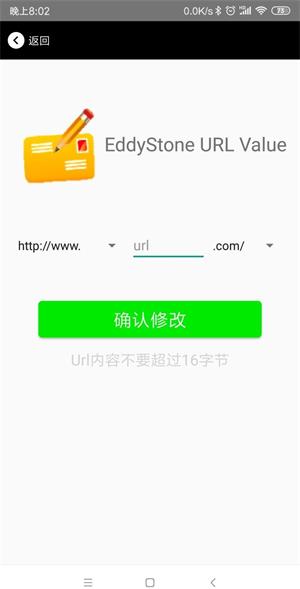

第3步：Eddystone模式下修改URL。選擇并設置Eddystone字段信息格式及對應信息，藍牙連接斷開后，可以將其設置為URL、UID、EID、TLM。選擇和設置URL信息16字符。

第4步：app修改 Other Setting。選擇并設置UID信息：分別設置 NameSpace(10 字節)和 Instance(6 字節)（圖4）。

第5步：選擇并設置EID信息。設置EID信息，最多8個字節（圖5）。

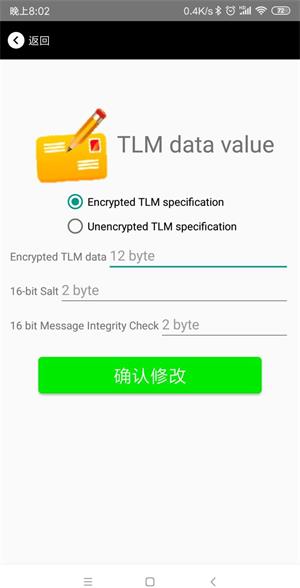

第6步：選擇并設置TLM信息。推薦選擇 Encrypted TLM specification（加密的TLM規范），然后輸入分別輸入最多12字節的Encrypted TLM data（加密TLM數據），2字節的16-bit Salt，以及2字節的16 bit Message Integrity Check（圖6）。

更多在Eddystone模式下手機app配置beacon參數的信息可以咨詢0755-23779409。
