藍牙網關結構組成：藍牙、wifi、4G/5G，可定制Lora、ZigBee
發布日期：2019-02-28 瀏覽次數：523次
藍牙網關是一種集成ble藍牙+WiFi兩種無線通信方式的藍牙數據掃描連接和傳輸設備，WiFi與ble藍牙之間通過UART串口通信。藍牙網關掃描連接和傳輸藍牙數據依賴于藍牙網關精巧的內部系統架構，這是藍牙數據傳輸的基礎。藍牙網關的內部系統架構有哪幾種呢？下面微能信息（95power）小編帶大家深入了解下藍牙網關的內部系統架構！
微能信息全系列藍牙網關的內部系統架構
微能信息（95power）全系列藍牙網關包括藍牙4.0網關、藍牙4.2網關、藍牙5.0網關、加4G藍牙網關和加PA藍牙網關5種，可以根據實際需要應用于不同的使用場景。此系列藍牙網關根據藍牙版本和功能可分為以下5種系統架構。
第1種：基于ble5.0藍牙+WiFi系統架構，ble5.0藍牙網關VDB2503

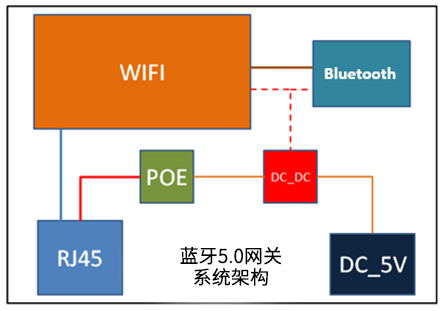

此系統架構的藍牙網關內部系統架構如上圖，基于最新的藍牙5.0版本。藍牙5.0和WiFi之間通過串口連接，藍牙和WiFi部分采用PoE核心交換機供電或者DC 5V的直流電源供電。藍牙5.0部分可向下兼容ble藍牙4.2版本、ble藍牙4.0版本，聯網方式支持無線WiFi聯網和有線RJ45網線方式聯網。

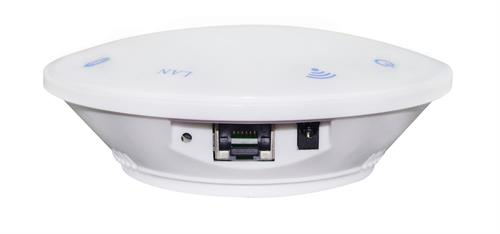

第2種：基于ble4.2藍牙+WiFi系統架構，ble4.2藍牙網關TD05

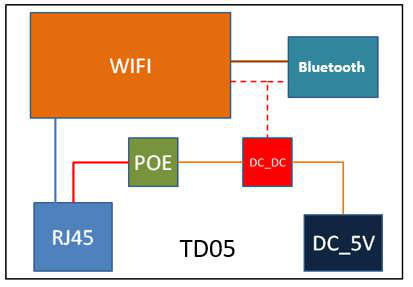

藍牙網關TD05基于藍牙4.2版本和WiFi兩部分架構，WiFi和藍牙之間通過UART串口連接，藍牙網關TD05支持無線WiFi聯網和有線RJ45網線方式聯網。此藍牙網關內部系統架構如下圖。
第3種：基于ble4.0藍牙+WiFi系統架構，ble4.0藍牙網關TD03

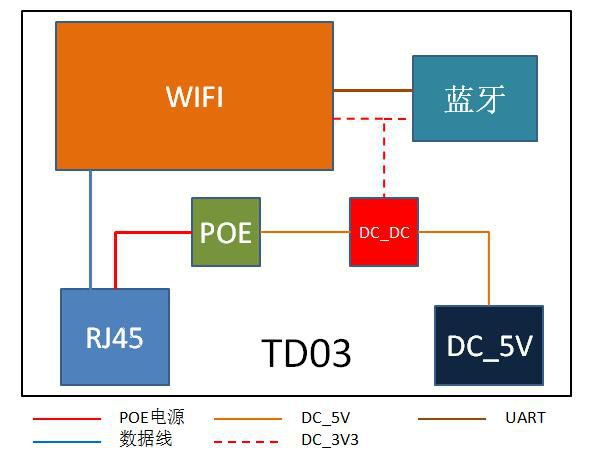

藍牙網關TD03，基于超低功耗藍牙4.0版本，支持WiFi和有線RJ45兩種方式聯網，此藍牙網關內部系統架構如下圖。
第4種：基于藍牙+PA+WiFi系統架構，加PA藍牙網關VDB2504

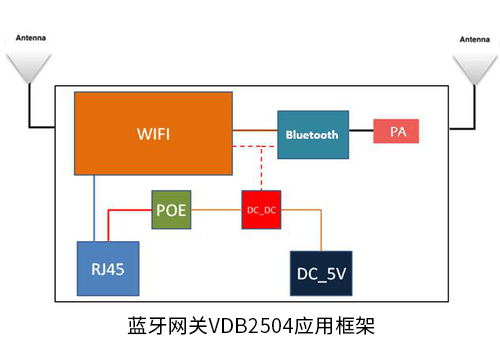

藍牙網關VDB2504加了PA信號放大電路，屬于大功率藍牙網關，藍牙覆蓋掃描連接傳輸距離比普通藍牙網關遠很多。理想空曠環境下，最遠可達150米。此藍牙網關內部系統架構如下圖。
第5種：基于藍牙+WiFi+4G/5G三種無線通信方式的系統架構，比如加4G藍牙網關VDB2505

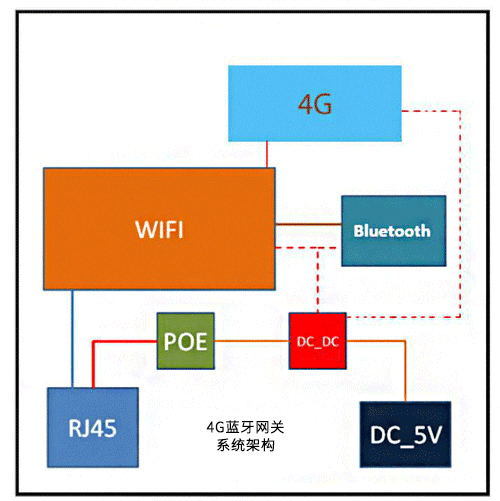

藍牙網關VDB2505在普通藍牙網關的基礎上加了4G無線通信部分，4G無線通信部分是內置式的搭配，不是外掛形式，可插4G上網卡通過移動蜂窩數據聯網。這種方式大大擴展了VDB2505的使用范圍，藍牙網關VDB2505支持通過無線WiFi和4G通信兩種方式聯網，使用十分方便，使得藍牙網關可以抓取藍牙數據通過WiFi或4G移動數據上傳到遠端服務器。此藍牙網關內部系統架構如下圖。藍牙網關這塊，除了4G通信，微能信息還支持定制5G通信方式。
以上5種藍牙網關系統架構基于微能信息（95power）全系列5種藍牙網關。除了藍牙、wifi、4G/5G通信，微能信息的藍牙網關還支持定制Lora、ZigBee無線通信方式。
