uwb定位系統,藍牙定位系統

PDOA定位演示套件VDU4503

深圳市微能信息科技有限公司是國內專業的UWB定位硬件和算法供應商,提供PDOA(Phase-Difference-of-Arrival)定位基站、標簽產品。VDU4503是基于微能信息的UWB-PDOA定位算法設計開發的一款PDOA定位演示開發套件,客戶通過該開發套件可以快速將PDOA定位產品嵌入到自己的應用中。





一、PDOA定位演示套件物料清單

VDU4503定位演示套件主要包含PDOA基站和標簽,詳細見下表格。


產品名稱料號數量
PDOA定位基站模塊SKU6111個
PDOA定位標簽SKU6101個
PDOA定位基站板EVBSKU611 EVB1個
PDOA定位標簽基站板EVBSKU610 EVB1個
USB數據線Min USB數據線2條






二、PDOA定位算法基本原理

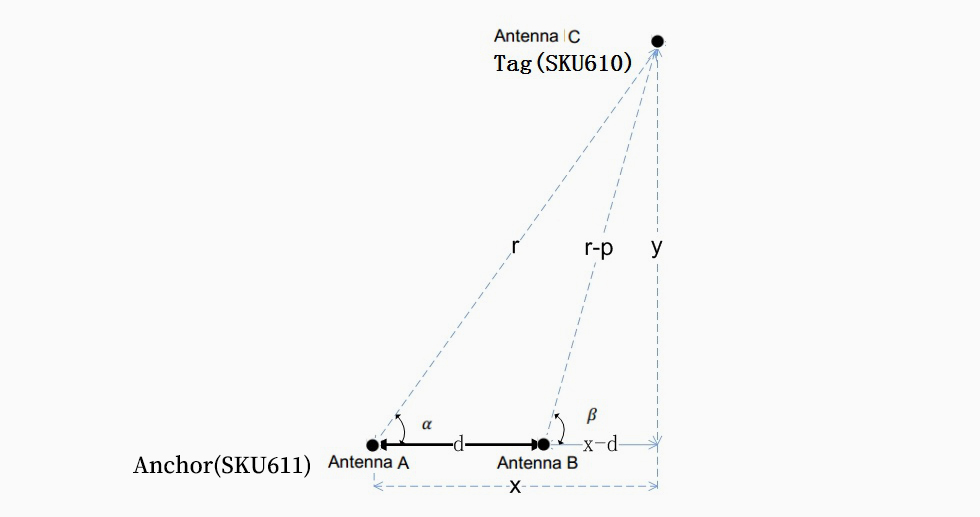

VDU4503定位演示套件基于PDOA測距定位算法,如下圖所示。

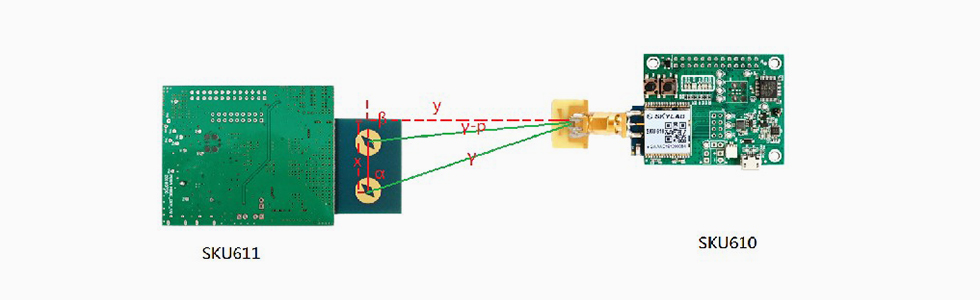

PDOA基站上放置兩個相同且間隔d<λ/2 天線,PDOA標簽(tag)上的信號到達兩個天線的相位差就在-180°到180°范圍內。利用測得的相位差換算成距離差(P),利用飛行時間得到距離r,最后得到PDOA標簽(tag)的坐標數據。










三、應用場景

該套件特別適用于短距離,點對點,實現followme軌跡跟隨,角度識別等技術領域的應用開發。

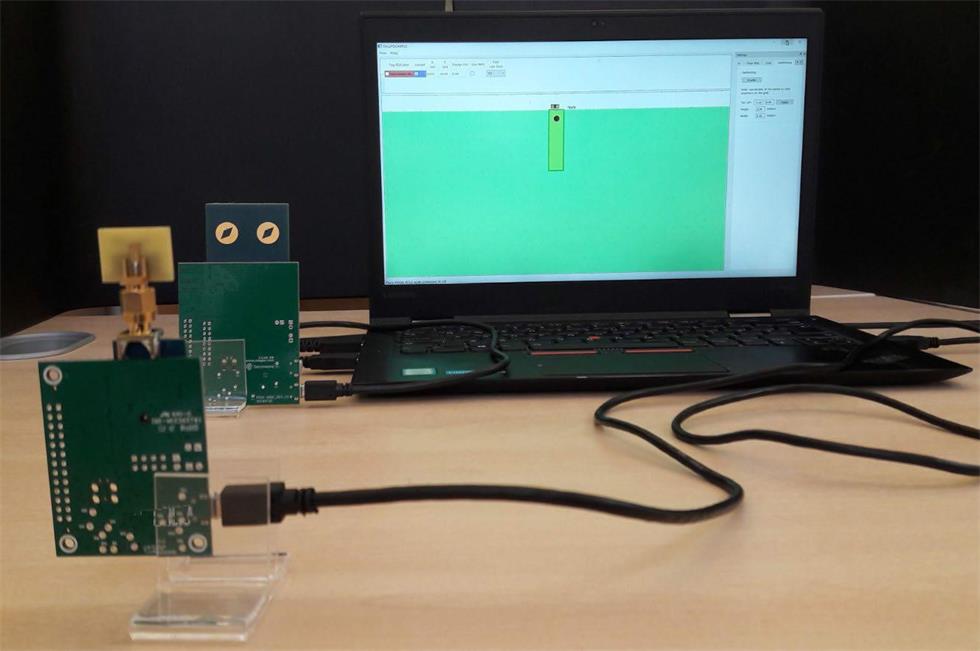

四、PDOA定位演示套件環境搭建

第一步:安裝軟件驅動,本評測軟件需要將UWB基站板SKU611的USB接口接入電腦,安裝成功后插入SKU611,電腦會顯示出虛擬串口,PDOA定位顯示軟件通過USB得到SKU611基站的數據;





第二步:將SKU611通過USB上電,PDOA標簽SKU610也上電;

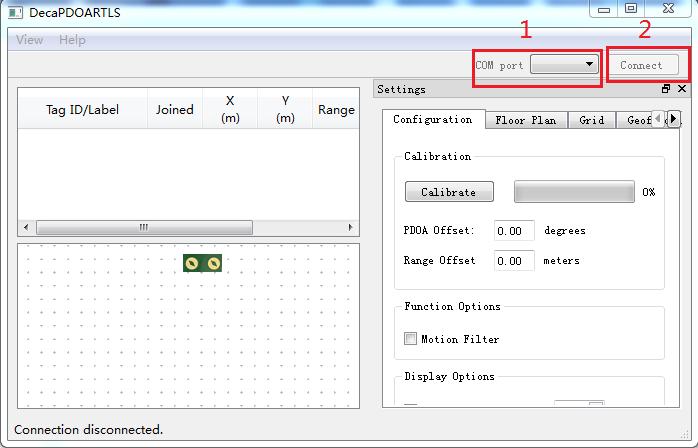

第三步:打開PDOA定位顯示軟件,選擇SKU611的串口,點擊連接,開始定位;

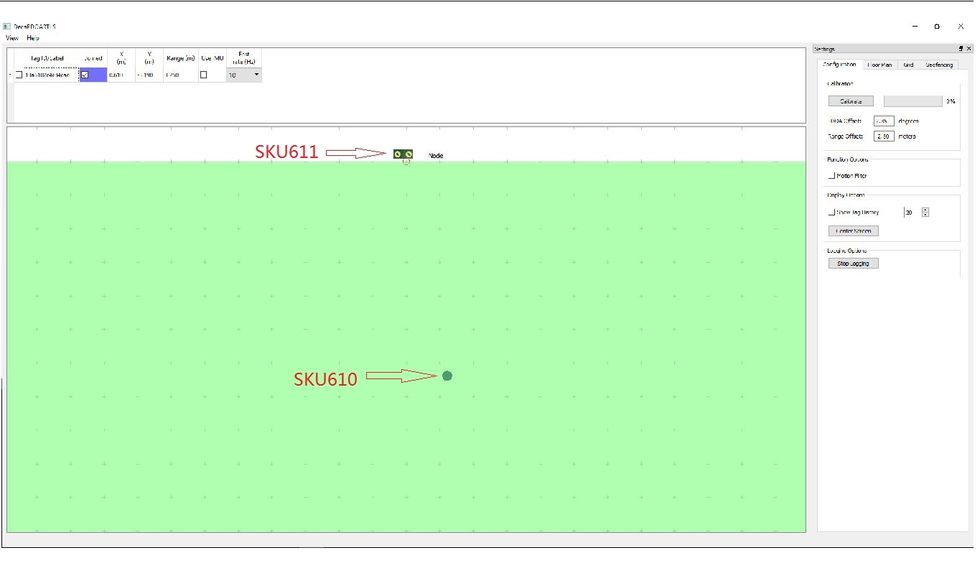

第四步:開始定位后,軟件搜索到標簽SKU610,會在地圖上顯示。









PDOA定位演示套件供應商,深圳市微能信息科技有限公司,網站:m.yuchuai.cn
